Kao dobavljač kriogenih zasunki, jedno od najčešće postavljanih pitanja s kojima se susrećem je o temperaturnom rasponu koji ti ventili mogu izdržati. Kriogeni zasuni su ključne komponente u raznim industrijama, posebno onima koje se bave tvarima s ekstremno niskom temperaturom kao što su ukapljeni prirodni plin (LNG), tekući kisik i tekući dušik. Razumijevanje njihovih temperaturnih ograničenja bitno je za osiguranje sigurnosti i učinkovitosti rada.
Osnove kriogenih ventila
Kriogeni zasuni dizajnirani su za kontrolu protoka tekućina pri vrlo niskim temperaturama. Rade na sličan način kao obični zasuni, gdje se zasuni pomiču gore-dolje kako bi otvorili ili zatvorili prolaz ventila. Međutim, oni su izrađeni od posebnih materijala i dizajna kako bi se nosili s izazovima koje predstavljaju kriogeni uvjeti.
Glavni izazov na niskim temperaturama je ekstremna kontrakcija materijala. Kako temperatura pada, većina materijala se skuplja, što može dovesti do curenja ako ventil nije pravilno dizajniran. Osim toga, krtost materijala se povećava na niskim temperaturama, što ih čini sklonijima pucanju.
Temperaturni rasponi kriogenih zasuna
Tipični temperaturni raspon koji kriogeni zasun može izdržati obično počinje od oko -270°C (blizu apsolutne nule) do oko 100°C. Donja granica ovog raspona određena je zahtjevima primjene, uglavnom u industrijama u kojima se rukuje s izrazito hladnim tvarima.
Na primjer, u LNG industriji temperatura ukapljenog prirodnog plina je oko -162°C. Kriogeni zasuni koji se koriste u sustavima za skladištenje i transport LNG-a moraju moći pouzdano raditi na ovoj temperaturi. Ovi ventili često su izrađeni od materijala kao što je nehrđajući čelik, koji mogu zadržati svoja mehanička svojstva čak i pri tako niskim temperaturama.
S druge strane, gornja granica od 100°C postavljena je kako bi se uzele u obzir moguće temperaturne varijacije tijekom normalnog rada ili u slučaju neočekivanih izvora topline. Na primjer, ako postoji mali prijenos topline iz okoline ili manje unutarnje trenje unutar ventila, temperatura može malo porasti.
Odabir materijala za različite temperaturne raspone
Izbor materijala za kriogene zasune ključan je za njihovu izvedbu unutar navedenog temperaturnog raspona.
- Nehrđajući čelik: Austenitni nehrđajući čelici, kao što su 304 i 316, obično se koriste za kriogene zasune. Ovi čelici imaju izvrsnu duktilnost i žilavost na niskim temperaturama, što pomaže u sprječavanju pucanja. Mogu izdržati temperature niže od -200°C ili čak niže. Nehrđajući čelik također ima dobru otpornost na koroziju, što je važno u primjenama gdje tekućina može biti korozivna.
- Legure nikla: U nekim slučajevima, legure nikla poput Inconela koriste se za kriogene zasune. Ove legure imaju superiornu čvrstoću i otpornost na koroziju u usporedbi s nehrđajućim čelikom, posebno u zahtjevnijim primjenama. Mogu podnijeti širok raspon temperatura, od kriogenih razina do relativno visokih temperatura, što ih čini prikladnima za primjene u kojima su temperaturne fluktuacije značajne.
Značajke dizajna za kriogene uvjete
Osim odabira materijala, dizajn kriogenih zasuna također igra ključnu ulogu u njihovoj sposobnosti da izdrže niske temperature.
- Produženi poklopac motora: Mnogi kriogeni zasuni imaju produženi dizajn poklopca. Ovaj dizajn pomaže da se stablo ventila i brtva drže podalje od hladne tekućine, smanjujući rizik od smrzavanja i curenja. Produženi poklopac djeluje kao toplinska barijera, sprječavajući da hladnoća dopre do gornjeg dijela ventila gdje se nalazi brtva i brtve vretena.
- Dizajn hladne kutije: Neki kriogeni zasuni ugrađeni su u rashladne kutije, koje su izolirana kućišta. Hladna kutija pomaže u održavanju stabilne temperature oko ventila i štiti ga od vanjskih izvora topline. Ovaj dizajn se obično koristi u velikim kriogenim sustavima.
Primjene i temperaturni zahtjevi
Različite industrije imaju posebne temperaturne zahtjeve za kriogene zasune.
- LNG industrija: Kao što je ranije spomenuto, LNG industrija zahtijeva da kriogeni zasuni rade na oko -162°C. Ovi se ventili koriste u spremnicima za skladištenje LNG-a, terminalima za utovar i istovar i transportnim cjevovodima. Pouzdanost ovih ventila ključna je za sigurno i učinkovito rukovanje LNG-om.
- Medicinska industrija: U medicinskom području, tekući kisik i tekući dušik koriste se za različite primjene, kao što su kriokirurgija i skladištenje bioloških uzoraka. Kriogeni zasuni u ovim primjenama moraju izdržati temperature od -196°C (vrelište tekućeg dušika).
- Industrija poluvodiča: Proces proizvodnje poluvodiča često uključuje korištenje kriogenih tekućina za hlađenje. Kriogeni zasuni u ovoj industriji moraju raditi na niskim temperaturama kako bi se osigurala precizna kontrola protoka tekućine.
Kompatibilnost s drugim tipovima ventila
Kriogeni zasuni mogu se kombinirati s drugim vrstama ventila kako bi se zadovoljile specifične potrebe primjene. Na primjer,Vijčani zasunimože se koristiti u manjim kriogenim sustavima gdje je potreban kompaktniji ventil koji se lako može ugraditi. Ovi se ventili obično spajaju pomoću navoja, što osigurava pouzdano brtvljenje pri niskim temperaturama.

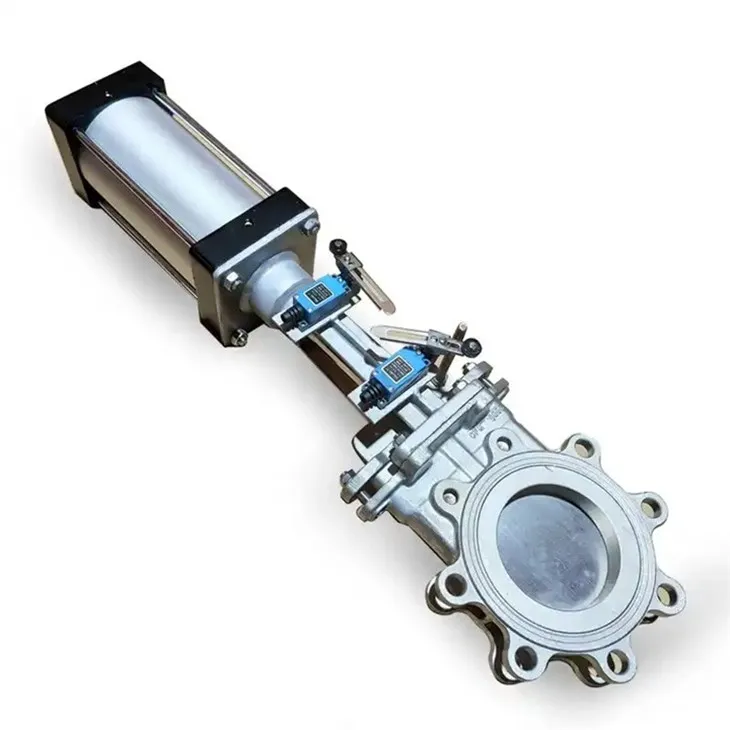

Zasun na zračni pogoniMotorizirani zasuntakođer se često koriste u kriogenim primjenama. Oni nude prednost daljinskog upravljanja, što je posebno korisno u velikim ili opasnim kriogenim sustavima. Zračni ventili koriste komprimirani zrak za pokretanje ventila, dok motorizirani ventili koriste električni motor.
Osiguravanje performansi unutar temperaturnog raspona
Kako bi se osiguralo da kriogeni zasuni rade pouzdano unutar navedenog temperaturnog raspona, neophodna je pravilna instalacija, održavanje i testiranje.
- Montaža: Tijekom instalacije važno je pažljivo slijediti upute proizvođača. Ventil treba postaviti na način koji omogućuje pravilno toplinsko širenje i skupljanje. Također treba osigurati odgovarajuću izolaciju kako bi se smanjio prijenos topline.
- Održavanje: Redovito održavanje ključno je za održavanje ventila u dobrom radnom stanju. To uključuje provjeru curenja, podmazivanje pokretnih dijelova i pregled kućišta ventila na znakove oštećenja. Održavanje treba provoditi u odgovarajućim intervalima, posebno u primjenama gdje je ventil izložen čestim promjenama temperature.
- Testiranje: Prije ugradnje i tijekom redovitog održavanja, kriogene zasune treba ispitati kako bi se osiguralo da mogu raditi unutar navedenog temperaturnog raspona. To može uključivati podvrgavanje ventila simuliranim kriogenim uvjetima u ispitnoj komori i provjeru njegove učinkovitosti, kao što je brzina curenja i sila aktiviranja.
Zaključak
Zaključno, kriogeni zasuni obično mogu izdržati temperaturni raspon od oko -270°C do 100°C. Izbor materijala, značajke dizajna te pravilna instalacija i održavanje važni su čimbenici u osiguravanju njihove pouzdane izvedbe unutar ovog raspona. Različite industrije imaju specifične temperaturne zahtjeve na temelju svojih primjena, a kriogene zasune potrebno je pažljivo odabrati i konfigurirati kako bi zadovoljili te potrebe.
Ako su vam potrebni kriogeni zasuni za vašu specifičnu primjenu, tu smo da vam pružimo proizvode visoke kvalitete i profesionalni savjet. Naš tim stručnjaka može vam pomoći odabrati pravi ventil na temelju vaših temperaturnih zahtjeva, svojstava tekućine i specifikacija sustava. Slobodno nas kontaktirajte za više informacija i za početak rasprave o nabavi.
Reference
- ASME B31.3 Kodeks procesnih cijevi
- Specifikacija API 6D za ventile za cjevovode
- ISO 14313 Industrija nafte i prirodnog plina - Cjevovodni transportni sustavi - Cjevovodni ventili
