Koliki je otpor protoka povratnog ventila?
Kao iskusan dobavljač nepovratnih ventila, naišao sam na brojne upite u vezi s otporom protoka nepovratnih ventila. Otpor protoka kritični je parametar koji značajno utječe na izvedbu i učinkovitost nepovratnog ventila unutar fluidnog sustava. U ovom postu na blogu zadubit ću se u koncept otpora protoka u nepovratnim ventilima, njegove čimbenike utjecaja, metode mjerenja i njegove implikacije za različite primjene.
Razumijevanje otpora protoka u povratnim ventilima
Otpor protoku, također poznat kao pad tlaka, odnosi se na smanjenje tlaka do kojeg dolazi kada tekućina teče kroz nepovratni ventil. Ovaj pad tlaka rezultat je gubitaka energije koji nastaju zbog geometrije ventila, unutarnje strukture i interakcije između tekućine i komponenti ventila. Kada tekućina prolazi kroz nepovratni ventil, mora nadvladati sile koje stvara mehanizam za zatvaranje ventila i kretati se kroz putanju protoka ventila. Ovi procesi troše energiju, što dovodi do smanjenja tlaka nizvodno od ventila.
Otpor protoka povratnog ventila obično se izražava kao pad tlaka (ΔP), što je razlika između tlaka uzvodno (P1) i tlaka nizvodno (P2). Matematički se može predstaviti kao:
ΔP = P1 - P2
Jedinica pada tlaka obično se mjeri u paskalima (Pa), funtama po kvadratnom inču (psi) ili barovima, ovisno o primjeni i industrijskim standardima.
Čimbenici koji utječu na otpor protoka povratnih ventila
Nekoliko čimbenika utječe na otpor protoka povratnih ventila, uključujući:
Dizajn ventila
Dizajn nepovratnog ventila igra ključnu ulogu u određivanju njegovog otpora protoku. Različiti tipovi nepovratnih ventila, kao što su zakretni nepovratni ventili, nepovratni ventili za podizanje i nepovratni ventili s nagnutim diskom, imaju različite unutarnje strukture i puteve protoka. Na primjer, okretni nepovratni ventili imaju disk montiran na šarkama koji se otvara kako bi omogućio protok prema naprijed i zatvara kako bi spriječio protok unatrag. Njihanje diska stvara relativno veliko područje protoka kada je potpuno otvoren, što rezultira manjim otporom protoka u usporedbi s nekim drugim dizajnom ventila. S druge strane, nepovratni ventili za podizanje koriste disk koji se pomiče gore-dolje okomito unutar tijela ventila za kontrolu protoka. Manje područje protoka i potreba da tekućina podigne disk mogu dovesti do većeg otpora protoka, posebno pri nižim brzinama protoka.
Veličina i dimenzije
Veličina i dimenzije povratnog ventila, uključujući unutarnji promjer tijela ventila, promjer sjedišta i veličinu diska, također utječu na otpor protoka. Veći ventili općenito imaju veća područja protoka, što omogućuje lakši prolaz tekućina, što rezultira manjim otporom protoka. Nasuprot tome, manji ventili imaju manja područja protoka, što može uzrokovati veći otpor protoka, osobito pri velikim brzinama protoka.
Svojstva tekućine
Svojstva tekućine koja teče kroz nepovratni ventil, kao što su gustoća, viskoznost i brzina protoka, imaju značajan utjecaj na otpor protoka. Tekućine veće viskoznosti zahtijevaju više energije za protok kroz ventil, što rezultira većim padom tlaka. Dodatno, kako se protok povećava, povećava se i brzina tekućine unutar ventila, što dovodi do većih gubitaka zbog trenja i većeg otpora protoku.
Radni uvjeti
Radni uvjeti fluidnog sustava, uključujući temperaturu, tlak i prisutnost kontaminanata, mogu utjecati na otpor protoka povratnog ventila. Visoke temperature mogu promijeniti svojstva tekućine i materijala ventila, potencijalno povećavajući ili smanjujući otpor protoku. Slično tome, visoki tlakovi mogu uzrokovati deformaciju komponenti ventila, što može utjecati na brtvljenje ventila i karakteristike protoka. Prisutnost kontaminanata u tekućini, poput čestica ili krhotina, može se nakupiti na komponentama ventila, ometajući put protoka i povećavajući otpor protoku.
Mjerenje otpora protoka povratnih ventila
Precizno mjerenje otpora protoka nepovratnih ventila ključno je za osiguravanje njihovog pravilnog odabira i performansi u fluidnom sustavu. Postoji nekoliko metoda koje se obično koriste za mjerenje otpora protoka, uključujući:
Transduktori tlaka
Pretvarači tlaka su uređaji koji mjere razliku tlaka na povratnom ventilu. Instaliranjem pretvarača tlaka na uzvodne i nizvodne otvore ventila, pad tlaka može se izravno mjeriti. Ova metoda daje vrlo precizne podatke u stvarnom vremenu o otporu protoka ventila, što ga čini prikladnim i za laboratorijsko ispitivanje i za industrijske primjene.
Mjerači protoka
Mjerači protoka koriste se za mjerenje protoka tekućine koja prolazi kroz povratni ventil. Kombiniranjem podataka o protoku s mjerenjima pada tlaka, otpor protoka ventila može se izračunati korištenjem načela mehanike fluida. Ova je metoda posebno korisna za određivanje odnosa između brzine protoka i otpora protoka, omogućujući inženjerima da optimiziraju odabir ventila na temelju specifičnih zahtjeva protoka sustava.
Računalna dinamika fluida (CFD)
Računalna dinamika fluida (CFD) tehnika je numeričke simulacije koja koristi računalne algoritme za rješavanje vladajućih jednadžbi protoka fluida. CFD simulacije mogu pružiti detaljan uvid u ponašanje protoka unutar povratnog ventila, uključujući raspodjelu brzine, raspodjelu tlaka i otpor protoka. Stvaranjem virtualnog modela ventila i fluidnog sustava, inženjeri mogu predvidjeti otpor protoka pod različitim radnim uvjetima i optimizirati dizajn ventila kako bi smanjili pad tlaka.
Implikacije otpora protoku u primjenama nepovratnih ventila
Otpor protoka povratnih ventila ima nekoliko implikacija na njihovu izvedbu i primjenu, uključujući:
Energetska učinkovitost
Veliki otpor protoka u nepovratnom ventilu može rezultirati povećanom potrošnjom energije unutar fluidnog sustava. Budući da tekućina mora svladati pad tlaka na ventilu, potrebna je dodatna energija za održavanje željene brzine protoka. To može dovesti do viših operativnih troškova i smanjene energetske učinkovitosti, posebno u primjenama gdje se pumpaju velike količine tekućine. Odabirom nepovratnih ventila s malim otporom protoka, potrošnja energije može se svesti na najmanju moguću mjeru, što dugoročno rezultira značajnim uštedama troškova.
Performanse sustava
Otpor protoka također može utjecati na performanse cijelog sustava fluida. Pretjerani pad tlaka na nepovratnom ventilu može uzrokovati smanjenje protoka, što može dovesti do smanjene propusnosti ili neučinkovitog rada nizvodne opreme. U nekim slučajevima, veliki otpor protoka može čak uzrokovati probleme u radu, kao što je kavitacija ili vodeni udar, koji mogu oštetiti ventil i druge komponente sustava. Stoga je ključno odabrati povratne ventile s odgovarajućim karakteristikama otpora protoku kako bi se osigurala optimalna izvedba fluidnog sustava.
Odabir ventila
Prilikom odabira nepovratnog ventila za određenu primjenu, bitno je uzeti u obzir zahtjeve za otpor protoka. Različite primjene mogu imati različite razine tolerancije za pad tlaka, ovisno o dizajnu sustava i uvjetima rada. Na primjer, u primjenama gdje je energetska učinkovitost glavni prioritet, kao što su postrojenja za pročišćavanje vode ili HVAC sustavi, treba odabrati ventile s malim otporom protoka. S druge strane, u primjenama gdje je sprječavanje povratnog toka primarna briga, kao što su vodovodni sustavi ili industrijski cjevovodi, otpor protoka može biti sekundarno razmatranje, sve dok ventil može adekvatno spriječiti povratni tok.
Naši proizvodi za povratne ventile i otpornost na protok
Kao vodeći [specifični podaci o poslovanju] dobavljač nepovratnih ventila, nudimo širok raspon nepovratnih ventila dizajniranih da zadovolje različite potrebe naših kupaca. Naš portfelj proizvoda uključuje [navedite neke ključne tipove], od kojih je svaki pažljivo projektiran kako bi smanjio otpor protoka dok istovremeno osigurava pouzdan rad.
Za primjene koje zahtijevaju visoku učinkovitost i mali otpor protoka, preporučujemo našNepovratni ventil od nehrđajućeg čelika. Ovaj ventil ima aerodinamični dizajn i glatku stazu protoka, što omogućuje prolazak tekućine uz minimalan pad tlaka. Izrađen od visokokvalitetnog nehrđajućeg čelika, nudi izvrsnu otpornost na koroziju i izdržljivost, što ga čini prikladnim za razne industrijske primjene.

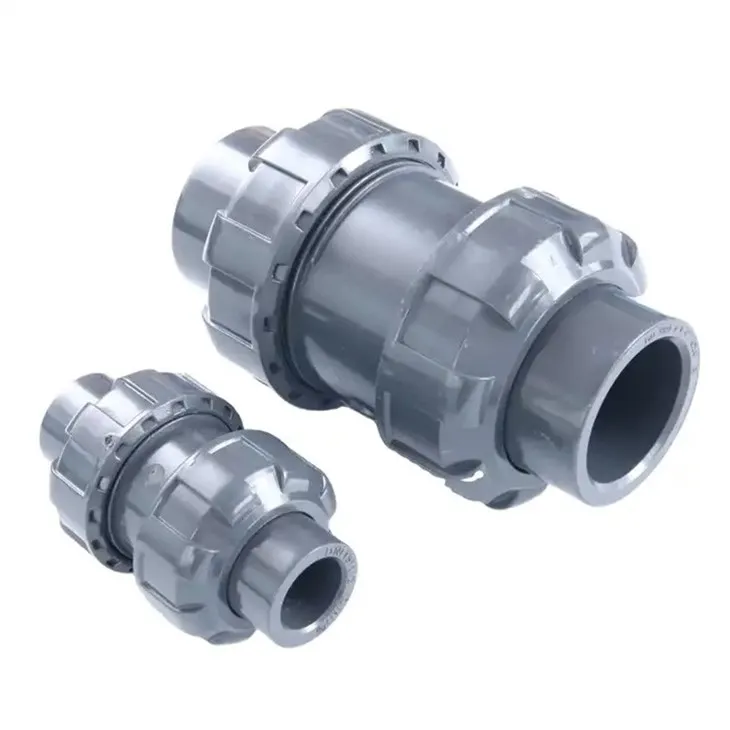

Ako tražite isplativo rješenje za vaš tretman vode ili vodovodne sustave, našPvc povratni ventiliPvc nepovratni ventilsu idealni izbori. Ovi ventili su lagani, jednostavni za ugradnju i imaju mali otpor protoka, što ih čini prikladnim za primjene u kojima su važna energetska učinkovitost i ušteda troškova.
Kontaktirajte nas za nabavu nepovratnih ventila
Razumijemo da je odabir pravog povratnog ventila s odgovarajućim otporom protoka ključan za uspjeh vašeg fluidnog sustava. Naš tim stručnjaka uvijek je spreman pomoći vam u odabiru najprikladnijeg ventila za vašu specifičnu primjenu. Bilo da trebate detaljne informacije o našim proizvodima, tehničku podršku ili prilagođeno rješenje, tu smo da vam pomognemo.
Ako ste zainteresirani za kupnju naših nepovratnih ventila ili želite dalje razgovarati o svojim zahtjevima, slobodno nas kontaktirajte. Radujemo se prilici da radimo s vama i da vam osiguramo povratne ventile visoke kvalitete koji zadovoljavaju vaše potrebe.
Reference
- Crane Co., "Protok tekućina kroz ventile, priključke i cijevi", tehnički dokument br. 410.
- Miller, DS, "Internal Flow Systems," BHRA Fluid Engineering, 1990.
- Idelchik, IE, "Handbook of Hydraulic Resistance", 4. izdanje, Begell House, 2007.
